Precision Worms
|
|
|

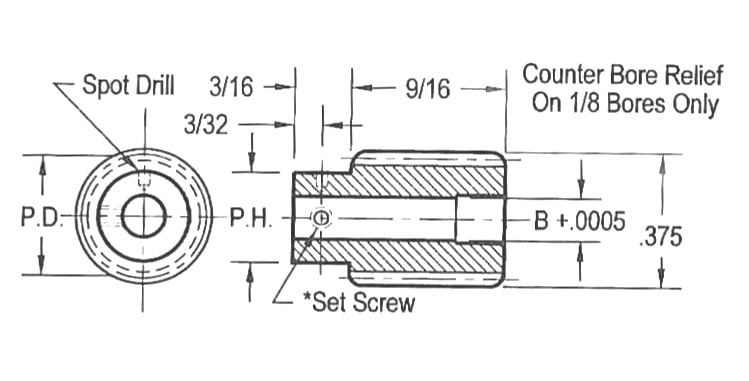

48 Pitch Worm
Material: 303 Stainless Steel Right Hand P.H.: .312 P.D.: .3333 Spot Drill 1/8" Bore: #69 Spot Drill 3/16" Bore: #60 Set Screw 1/8" Bore: #2-56 Set Screw 3/16" Bore: #4-40 |
|
SINGLE THREAD
Lead: .0654
Lead Angle: 3° - 35'
Pressure Angle: 14½°
|
Allied Devices
DQ8A1 DQ8B2 |
PIC Design
Q8-1 Q8-2 |
WM Berg
W48S-2S W48S-3S |
Omnicomponents
48W1248S 48W1873S |
Bore
.1248 .1873 |
DOUBLE THREAD
Lead: .1309
Lead Angle: 7° - 7'
Pressure Angle: 20°
|
Allied Devices
DQ10A1 DQ10B2 |
PIC Design
Q10-1 Q10-2 |
WM Berg
W48S-2D W48S-3D |
Omnicomponents
48W1248D 48W1873D |
Bore
.1248 .1873 |
QUADRUPLE THREAD
Lead: .2618
Lead Angle: 14° - 2'
Pressure Angle: 25°
|
Allied Devices
DQ12A1 DQ12B2 |
PIC Design
Q12-1 Q12-2 |
WM Berg
W48S-2F W48S-3F |
Omnicomponents
48W1248Q 48W1873Q |
Bore
.1248 .1873 |
|

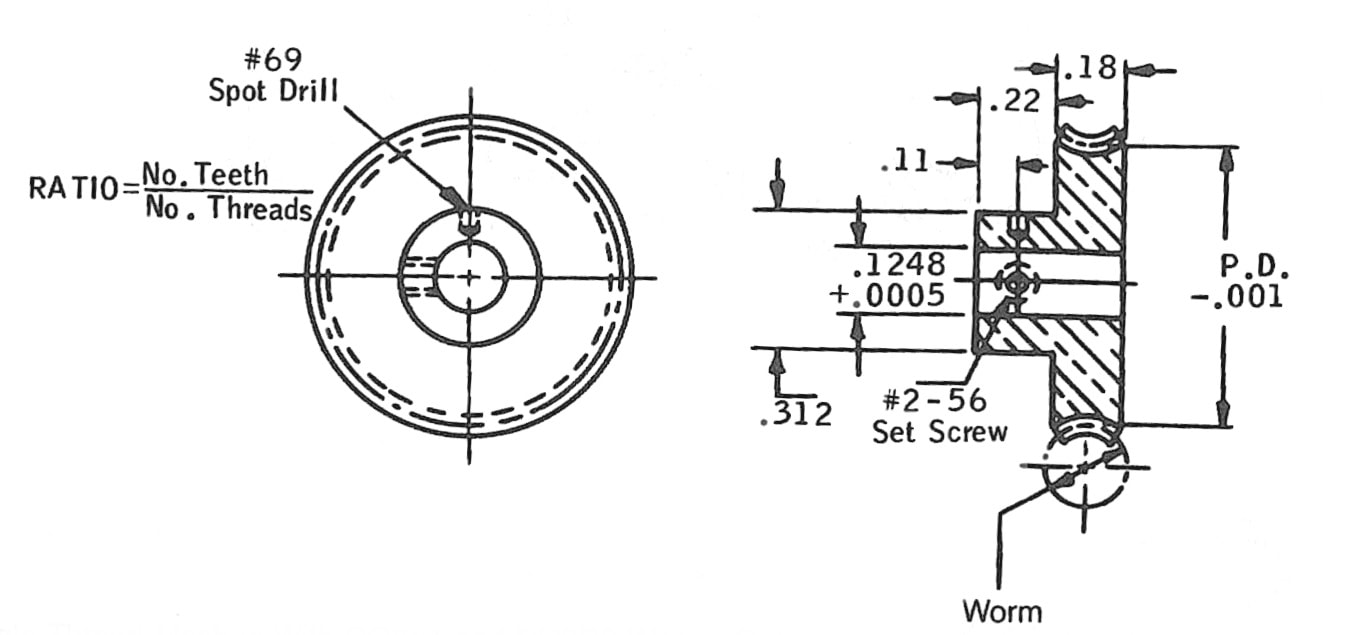

48 Pitch Worm Gear Material: Bronze QQ-B-637 Alloy 464 Right Hand Pin Hub 1/8" Bore |
|
SINGLE THREAD
Circular Pitch: .0654
Helix Angle: 3° - 35'
Pressure Angle: 14½°
|
Allied Devices
DQ7A30 DQ7A35 DQ7A40 DQ7A45 DQ7A50 DQ7A55 DQ7A60 DQ7A65 DQ7A70 DQ7A75 DQ7A80 DQ7A85 DQ7A90 DQ7A95 DQ7A100 DQ7A105 DQ7A110 DQ7A115 DQ7A120 |
PIC Design
Q7-14 Q7-15 Q7-1 Q7-2 Q7-16 Q7-3 Q7-4 Q7-17 Q7-18 |
WM Berg
W48B13-S30 W48B13-S40 W48B13-S50 W48B13-S60 W48B13-S70 W48B13-S80 W48B13-S90 W48B13-S100 W48B13-S120 |
Omnicomponents
48WG1248S30 48WG1248S35 48WG1248S40 48WG1248S45 48WG1248S50 48WG1248S55 48WG1248S60 48WG1248S65 48WG1248S70 48WG1248S75 48WG1248S80 48WG1248S85 48WG1248S90 48WG1248S95 48WG1248S100 48WG1248S105 48WG1248S110 48WG1248S115 48WG1248S120 |
PD
.6250 .7292 .8333 .9375 1.0417 1.1459 1.2500 1.3541 1.4583 1.5625 1.6667 1.7707 1.8750 1.9790 2.0833 2.1875 2.2917 2.3959 2.5000 |
Teeth
30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 |
DOUBLE THREAD
Circular Pitch: .1309
Helix Angle: 7° - 7'
Pressure Angle: 20°
|
Allied Devices
DQ9A30 DQ9A35 DQ9A40 DQ9A45 DQ9A50 DQ9A55 DQ9A60 DQ9A65 DQ9A70 DQ9A75 DQ9A80 DQ9A85 DQ9A90 DQ9A95 DQ9A100 DQ9A105 DQ9A110 DQ9A115 DQ9A120 |
PIC Design
Q9-14 Q9-15 Q9-1 Q9-2 Q9-16 Q9-3 Q9-4 Q9-17 Q9-18 |
WM Berg
W48B13-D30 W48B13-D40 W48B13-D50 W48B13-D60 W48B13-D70 W48B13-D80 W48B13-D90 W48B13-D100 W48B13-D120 |
Omnicomponents
48WG1248D30 48WG1248D35 48WG1248D40 48WG1248D45 48WG1248D50 48WG1248D55 48WG1248D60 48WG1248D65 48WG1248D70 48WG1248D75 48WG1248D80 48WG1248D85 48WG1248D90 48WG1248D95 48WG1248D100 48WG1248D105 48WG1248D110 48WG1248D115 48WG1248D120 |
PD
.6250 .7292 .8333 .9375 1.0417 1.1459 1.2500 1.3541 1.4583 1.5625 1.6667 1.7707 1.8750 1.9790 2.0833 2.1875 2.2917 2.3959 2.5000 |
Teeth
30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 |
QUADRUPLE THREAD
Circular Pitch: .2618
Helix Angle: 14° - 2'
Pressure Angle: 25°
|
Allied Devices
DQ11A30 DQ11A35 DQ11A40 DQ11A45 DQ11A50 DQ11A55 DQ11A60 DQ11A65 DQ11A70 DQ11A75 DQ11A80 DQ11A85 DQ11A90 DQ11A95 DQ11A100 DQ11A105 DQ11A110 DQ11A115 DQ11A120 |
PIC Design
Q11-14 Q11-15 Q11-1 Q11-2 Q11-16 Q11-3 Q11-4 Q11-17 Q11-18 |
WM Berg
W48B13-F30 W48B13-F40 W48B13-F50 W48B13-F60 W48B13-F70 W48B13-F80 W48B13-F90 W48B13-F100 W48B13-F120 |
Omnicomponents
48WG1248Q30 48WG1248Q35 48WG1248Q40 48WG1248Q45 48WG1248Q50 48WG1248Q55 48WG1248Q60 48WG1248Q65 48WG1248Q70 48WG1248Q75 48WG1248Q80 48WG1248Q85 48WG1248Q90 48WG1248Q95 48WG1248Q100 48WG1248Q105 48WG1248Q110 48WG1248Q115 48WG1248Q120 |
PD
.6250 .7292 .8333 .9375 1.0417 1.1459 1.2500 1.3541 1.4583 1.5625 1.6667 1.7707 1.8750 1.9790 2.0833 2.1875 2.2917 2.3959 2.5000 |
Teeth
30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 |
|

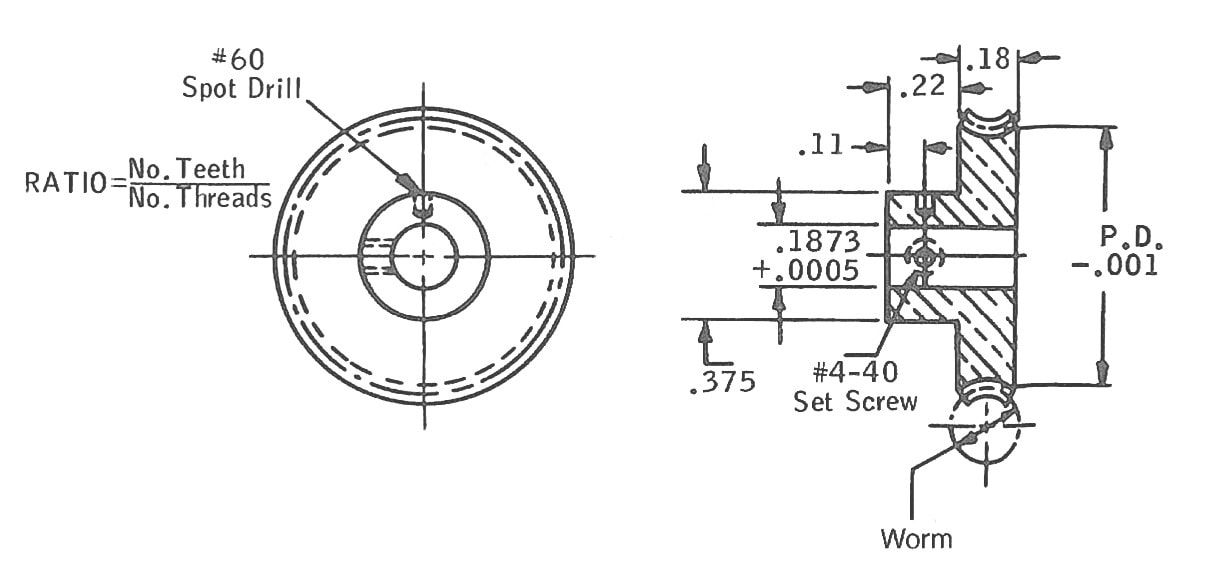

48 Pitch Worm Gear Material: Bronze QQ-B-637 Alloy 464 Right Hand Pin Hub 3/16" Bore |
|
SINGLE THREAD
Circular Pitch: .0654
Helix Angle: 3° - 35'
Pressure Angle: 14½°
|
Allied Devices
DQ7B30 DQ7B35 DQ7B40 DQ7B45 DQ7B50 DQ7B55 DQ7B60 DQ7B65 DQ7B70 DQ7B75 DQ7B80 DQ7B85 DQ7B90 DQ7B95 DQ7B100 DQ7B105 DQ7B110 DQ7B115 DQ7B120 |
PIC Design
Q7-19 Q7-20 Q7-5 Q7-6 Q7-21 Q7-7 Q7-8 Q7-22 Q7-23 |
WM Berg
W48B21-S30 W48B21-S40 W48B21-S50 W48B21-S60 W48B21-S70 W48B21-S80 W48B21-S90 W48B21-S100 W48B21-S120 |
Omnicomponents
48WG1873S30 48WG1873S35 48WG1873S40 48WG1873S45 48WG1873S50 48WG1873S55 48WG1873S60 48WG1873S65 48WG1873S70 48WG1873S75 48WG1873S80 48WG1873S85 48WG1873S90 48WG1873S95 48WG1873S100 48WG1873S105 48WG1873S110 48WG1873S115 48WG1873S120 |
PD
.6250 .7292 .8333 .9375 1.0417 1.1459 1.2500 1.3541 1.4583 1.5625 1.6667 1.7707 1.8750 1.9790 2.0833 2.1875 2.2917 2.3959 2.5000 |
Teeth
30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 |
DOUBLE THREAD
Circular Pitch: .1309
Helix Angle: 7° - 7'
Pressure Angle: 20°
|
Allied Devices
DQ9B30 DQ9B35 DQ9B40 DQ9B45 DQ9B50 DQ9B55 DQ9B60 DQ9B65 DQ9B70 DQ9B75 DQ9B80 DQ9B85 DQ9B90 DQ9B95 DQ9B100 DQ9B105 DQ9B110 DQ9B115 DQ9B120 |
PIC Design
Q9-19 Q9-20 Q9-5 Q9-6 Q9-21 Q9-7 Q9-8 Q9-22 Q9-23 |
WM Berg
W48B21-D30 W48B21-D40 W48B21-D50 W48B21-D60 W48B21-D70 W48B21-D80 W48B21-D90 W48B21-D100 W48B21-D120 |
Omnicomponents
48WG1873D30 48WG1873D35 48WG1873D40 48WG1873D45 48WG1873D50 48WG1873D55 48WG1873D60 48WG1873D65 48WG1873D70 48WG1873D75 48WG1873D80 48WG1873D85 48WG1873D90 48WG1873D95 48WG1873SD100 48WG1873D105 48WG1873D110 48WG1873D115 48WG1873D120 |
PD
.6250 .7292 .8333 .9375 1.0417 1.1459 1.2500 1.3541 1.4583 1.5625 1.6667 1.7707 1.8750 1.9790 2.0833 2.1875 2.2917 2.3959 2.5000 |
Teeth
30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 |
QUADRUPLE THREAD
Circular Pitch: .2618
Helix Angle: 14° - 2'
Pressure Angle: 25°
|
Allied Devices
DQ11B30 DQ11B35 DQ11B40 DQ11B45 DQ11B50 DQ11B55 DQ11B60 DQ11B65 DQ11B70 DQ11B75 DQ11B80 DQ11B85 DQ11B90 DQ11B95 DQ11B100 DQ11B105 DQ11B110 DQ11B115 DQ11B120 |
PIC Design
Q11-19 Q11-20 Q11-5 Q11-6 Q11-21 Q11-7 Q11-8 Q11-22 Q11-23 |
WM Berg
W48B21-F30 W48B21-F40 W48B21-F50 W48B21-F60 W48B21-F70 W48B21-F80 W48B21-F90 W48B21-F100 W48B21-F120 |
Omnicomponents
48WG1873Q30 48WG1873Q35 48WG1873Q40 48WG1873Q45 48WG1873Q50 48WG1873Q55 48WG1873Q60 48WG1873Q65 48WG1873Q70 48WG1873Q75 48WG1873Q80 48WG1873Q85 48WG1873Q90 48WG1873Q95 48WG1873Q100 48WG1873Q105 48WG1873Q110 48WG1873Q115 48WG1873Q120 |
PD
.6250 .7292 .8333 .9375 1.0417 1.1459 1.2500 1.3541 1.4583 1.5625 1.6667 1.7707 1.8750 1.9790 2.0833 2.1875 2.2917 2.3959 2.5000 |
Teeth
30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 |
|

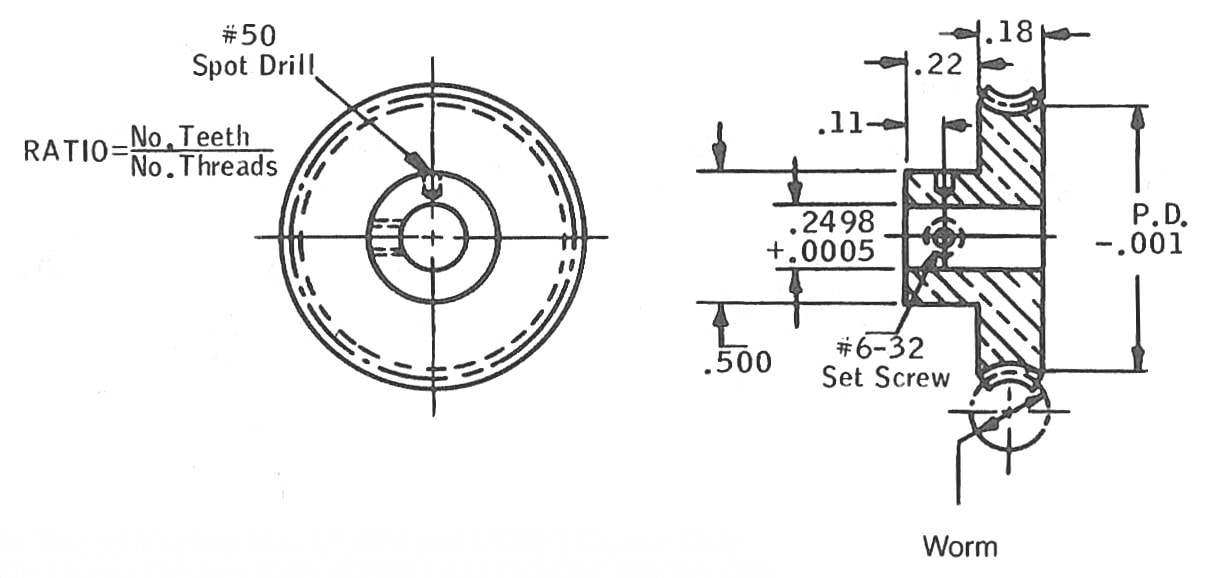

48 Pitch Worm Gear Material: Bronze QQ-B-637 Alloy 464 Right Hand Pin Hub 1/4" Bore |
|
SINGLE THREAD
Circular Pitch: .0654
Helix Angle: 3° - 35'
Pressure Angle: 14½°
|
Allied Devices
DQ7C30 DQ7C35 DQ7C40 DQ7C45 DQ7C50 DQ7C55 DQ7C60 DQ7C65 DQ7C70 DQ7C75 DQ7C80 DQ7C85 DQ7C90 DQ7C95 DQ7C100 DQ7C105 DQ7C110 DQ7C115 DQ7C120 DQ7C180 DQ7C360 |
PIC Design
Q7-24 Q7-25 Q7-9 Q7-10 Q7-26 Q7-11 Q7-12 Q7-27 Q7-28 Q7-13 |
WM Berg
W48B29-S30 W48B29-S40 W48B29-S50 W48B29-S60 W48B29-S70 W48B29-S80 W48B29-S90 W48B29-S100 W48B29-S120 W48B29-S180 |
Omnicomponents
48WG2498S30 48WG2498S35 48WG2498S40 48WG2498S45 48WG2498S50 48WG2498S55 48WG2498S60 48WG2498S65 48WG2498S70 48WG2498S75 48WG2498S80 48WG2498S85 48WG2498S90 48WG2498S95 48WG2498S100 48WG2498S105 48WG2498S110 48WG2498S115 48WG2498S120 48WG2498S180 48WG2498S360 |
PD
.6250 .7292 .8333 .9375 1.0417 1.1459 1.2500 1.3541 1.4583 1.5625 1.6667 1.7707 1.8750 1.9790 2.0833 2.1875 2.2917 2.3959 2.5000 3.7500 7.5000 |
Teeth
30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 180 360 |
DOUBLE THREAD
Circular Pitch: .1309
Helix Angle: 7° - 7'
Pressure Angle: 20°
|
Allied Devices
DQ9C30 DQ9C35 DQ9C40 DQ9C45 DQ9C50 DQ9C55 DQ9C60 DQ9C65 DQ9C70 DQ9C75 DQ9C80 DQ9C85 DQ9C90 DQ9C95 DQ9100 DQ9105 DQ9110 DQ9C115 DQ9C120 DQ9C180 DQ9C360 |
PIC Design
Q9-24 Q9-25 Q9-9 Q9-10 Q9-26 Q9-11 Q9-12 Q9-27 Q9-28 Q9-13 |
WM Berg
W48B29-D30 W48B29-D40 W48B29-D50 W48B29-D60 W48B29-D70 W48B29-D80 W48B29-D90 W48B29-D100 W48B29-D120 W48B29-D180 |
Omnicomponents
48WG2498D30 48WG2498D35 48WG2498D40 48WG2498D45 48WG2498D50 48WG2498D55 48WG2498D60 48WG2498D65 48WG2498D70 48WG2498D75 48WG2498D80 48WG2498D85 48WG2498D90 48WG2498D95 48WG2498D100 48WG2498D105 48WG2498D110 48WG2498D115 48WG2498D120 48WG2498D180 48WG2498D360 |
PD
.6250 .7292 .8333 .9375 1.0417 1.1459 1.2500 1.3541 1.4583 1.5625 1.6667 1.7707 1.8750 1.9790 2.0833 2.1875 2.2917 2.3959 2.5000 3.7500 7.5000 |
Teeth
30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 180 360 |
QUADRUPLE THREAD
Circular Pitch: .2618
Helix Angle: 14° - 2'
Pressure Angle: 25°
|
Allied Devices
DQ11C30 DQ11C35 DQ11C40 DQ11C45 DQ11C50 DQ11C55 DQ11C60 DQ11C65 DQ11C70 DQ11C75 DQ11C80 DQ11C85 DQ11C90 DQ11C95 DQ11C100 DQ11C105 DQ11C110 DQ11C115 DQ11C120 DQ11C180 DQ11C360 |
PIC Design
Q11-24 Q11-25 Q11-9 Q11-10 Q11-26 Q11-11 Q11-12 Q11-27 Q11-28 Q11-13 |
WM Berg
W48B29-F30 W48B29-F40 W48B29-F50 W48B29-F60 W48B29-F70 W48B29-F80 W48B29-F90 W48B29-F100 W48B29-F120 W48B29-F180 |
Omnicomponents
48WG2498Q30 48WG2498Q35 48WG2498Q40 48WG2498Q45 48WG2498Q50 48WG2498Q55 48WG2498Q60 48WG2498Q65 48WG2498Q70 48WG2498Q75 48WG2498Q80 48WG2498Q85 48WG2498Q90 48WG2498Q95 48WG2498Q100 48WG2498Q105 48WG2498Q110 48WG2498Q115 48WG2498Q120 48WG2498Q180 48WG2498Q360 |
PD
.6250 .7292 .8333 .9375 1.0417 1.1459 1.2500 1.3541 1.4583 1.5625 1.6667 1.7707 1.8750 1.9790 2.0833 2.1875 2.2917 2.3959 2.5000 3.7500 7.5000 |
Teeth
20 30 40 50 60 80 96 100 |
|

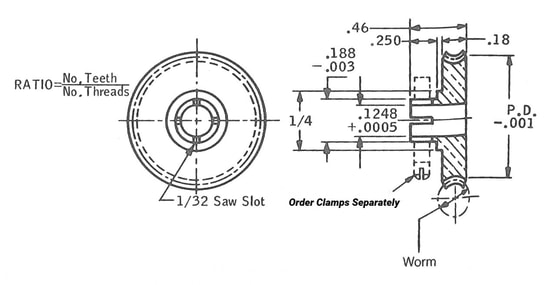

48 Pitch Worm Gear Material: Bronze QQ-B-637 Alloy 464 Right Hand Split Hub 1/8" Bore |
|
SINGLE THREAD
Circular Pitch: .0654
Helix Angle: 3° - 35'
Pressure Angle: 14½°
|
Allied Devices
DQ7A30C DQ7A35C DQ7A40C DQ7A45C DQ7A50C DQ7A55C DQ7A60C DQ7A65C DQ7A70C DQ7A75C DQ7A80C DQ7A85C DQ7A90C DQ7A95C DQ7A100C DQ7A105C DQ7A110C DQ7A115C DQ7A120C |
PIC Design
Q7-1-C Q7-2-C Q7-3-C Q7-4-C |
WM Berg
W48B13-S30-C W48B13-S40-C W48B13-S50-C W48B13-S60-C W48B13-S70-C W48B13-S80-C W48B13-S90-C W48B13-S100-C W48B13-S120-C |
Omnicomponents
48WG1248S30C 48WG1248S35C 48WG1248S40C 48WG1248S45C 48WG1248S50C 48WG1248S55C 48WG1248S60C 48WG1248S65C 48WG1248S70C 48WG1248S75C 48WG1248S80C 48WG1248S85C 48WG1248S90C 48WG1248S95C 48WG1248S100C 48WG1248S105C 48WG1248S110C 48WG1248S115C 48WG1248S120C |
PD
.6250 .7292 .8333 .9375 1.0417 1.1459 1.2500 1.3541 1.4583 1.5625 1.6667 1.7707 1.8750 1.9790 2.0833 2.1875 2.2917 2.3959 2.5000 |
Teeth
30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 |
DOUBLE THREAD
Circular Pitch: .1309
Helix Angle: 7° - 7'
Pressure Angle: 20°
|
Allied Devices
DQ9A30C DQ9A35C DQ9A40C DQ9A45C DQ9A50C DQ9A55C DQ9A60C DQ9A65C DQ9A70C DQ9A75C DQ9A80C DQ9A85C DQ9A90C DQ9A95C DQ9A100C DQ9A105C DQ9A110C DQ9A115C DQ9A120C |
PIC Design
Q9-1-C Q9-2-C Q9-3-C Q9-4-C |
WM Berg
W48B13-D30-C W48B13-D40-C W48B13-D50-C W48B13-D60-C W48B13-D70-C W48B13-D80-C W48B13-D90-C W48B13-D100-C W48B13-D120-C |
Omnicomponents
48WG1248D30C 48WG1248D35C 48WG1248D40C 48WG1248D45C 48WG1248D50C 48WG1248D55C 48WG1248D60C 48WG1248D65C 48WG1248D70C 48WG1248D75C 48WG1248D80C 48WG1248D85C 48WG1248D90C 48WG1248D95C 48WG1248D100C 48WG1248D105C 48WG1248D110C 48WG1248D115C 48WG1248D120C |
PD
.6250 .7292 .8333 .9375 1.0417 1.1459 1.2500 1.3541 1.4583 1.5625 1.6667 1.7707 1.8750 1.9790 2.0833 2.1875 2.2917 2.3959 2.5000 |
Teeth
30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 |
QUADRUPLE THREAD
Circular Pitch: .2618
Helix Angle: 14° - 2'
Pressure Angle: 25°
|
Allied Devices
DQ11A30C DQ11A35C DQ11A40C DQ11A45C DQ11A50C DQ11A55C DQ11A60C DQ11A65C DQ11A70C DQ11A75C DQ11A80C DQ11A85C DQ11A90C DQ11A95C DQ11A100C DQ11A105C DQ11A110C DQ11A115C DQ11A120C |
PIC Design
Q11-1-C Q11-2-C Q11-3-C Q11-4-C |
WM Berg
W48B13-F30-C W48B13-F40-C W48B13-F50-C W48B13-F60-C W48B13-F70-C W48B13-F80-C W48B13-F90-C W48B13-F100-C W48B13-F120-C |
Omnicomponents
48WG1248Q30C 48WG1248Q35C 48WG1248Q40C 48WG1248Q45C 48WG1248Q50C 48WG1248Q55C 48WG1248Q60C 48WG1248Q65C 48WG1248Q70C 48WG1248Q75C 48WG1248Q80C 48WG1248Q85C 48WG1248Q90C 48WG1248Q95C 48WG1248Q100C 48WG1248Q105C 48WG1248Q110C 48WG1248Q115C 48WG1248Q120C |
PD
.6250 .7292 .8333 .9375 1.0417 1.1459 1.2500 1.3541 1.4583 1.5625 1.6667 1.7707 1.8750 1.9790 2.0833 2.1875 2.2917 2.3959 2.5000 |
Teeth
30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 |
|

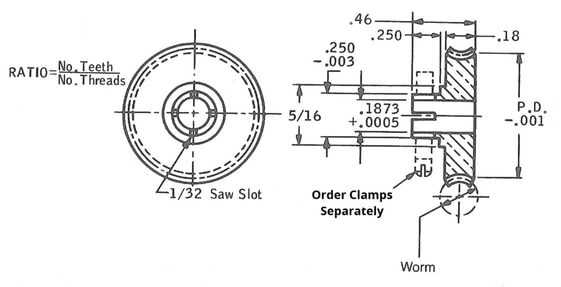

48 Pitch Worm Gear Material: Bronze QQ-B-637 Alloy 464 Right Hand Split Hub 3/16" Bore |
|
SINGLE THREAD
Circular Pitch: .0654
Helix Angle: 3° - 35'
Pressure Angle: 14½°
|
Allied Devices
DQ7B30C DQ7B35C DQ7B40C DQ7B45C DQ7B50C DQ7B55C DQ7B60C DQ7B65C DQ7B70C DQ7B75C DQ7B80C DQ7B85C DQ7B90C DQ7B95C DQ7B100C DQ7B105C DQ7B110C DQ7B115C DQ7B120C |
PIC Design
Q7-5-C Q7-6-C Q7-7-C Q7-8-C |
WM Berg
W48B21-S30-C W48B21-S40-C W48B21-S50-C W48B21-S60-C W48B21-S70-C W48B21-S80-C W48B21-S90-C W48B21-S100-C W48B21-S120-C |
Omnicomponents
48WG1873S30C 48WG1873S35C 48WG1873S40C 48WG1873S45C 48WG1873S50C 48WG1873S55C 48WG1873S60C 48WG1873S65C 48WG1873S70C 48WG1873S75C 48WG1873S80C 48WG1873S85C 48WG1873S90C 48WG1873S95C 48WG1873S100C 48WG1873S105C 48WG1873S110C 48WG1873S115C 48WG1873S120C |
PD
.6250 .7292 .8333 .9375 1.0417 1.1459 1.2500 1.3541 1.4583 1.5625 1.6667 1.7707 1.8750 1.9790 2.0833 2.1875 2.2917 2.3959 2.5000 |
Teeth
30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 |
DOUBLE THREAD
Circular Pitch: .1309
Helix Angle: 7° - 7'
Pressure Angle: 20°
|
Allied Devices
DQ9B30C DQ9B35C DQ9B40C DQ9B45C DQ9B50C DQ9B55C DQ9B60C DQ9B65C DQ9B70C DQ9B75C DQ9B80C DQ9B85C DQ9B90C DQ9B95C DQ9B100C DQ9B105C DQ9B110C DQ9B115C DQ9B120C |
PIC Design
Q9-5-C Q9-6-C Q9-7-C Q9-8-C |
WM Berg
W48B21-D30-C W48B21-D40-C W48B21-D50-C W48B21-D60-C W48B21-D70-C W48B21-D80-C W48B21-D90-C W48B21-D100-C W48B21-D120-C |
Omnicomponents
48WG1873D30C 48WG1873D35C 48WG1873D40C 48WG1873D45C 48WG1873D50C 48WG1873D55C 48WG1873D60C 48WG1873D65C 48WG1873D70C 48WG1873D75C 48WG1873D80C 48WG1873D85C 48WG1873D90C 48WG1873D95C 48WG1873D100C 48WG1873D105C 48WG1873D110C 48WG1873D115C 48WG1873D120C |
PD
.6250 .7292 .8333 .9375 1.0417 1.1459 1.2500 1.3541 1.4583 1.5625 1.6667 1.7707 1.8750 1.9790 2.0833 2.1875 2.2917 2.3959 2.5000 |
Teeth
30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 |
QUADRUPLE THREAD
Circular Pitch: .2618
Helix Angle: 14° - 2'
Pressure Angle: 25°
|
Allied Devices
DQ11B30C DQ11B35C DQ11B40C DQ11B45C DQ11B50C DQ11B55C DQ11B60C DQ11B65C DQ11B70C DQ11B75C DQ11B80C DQ11B85C DQ11B90C DQ11B95C DQ11B100C DQ11B105C DQ11B110C DQ11B115C DQ11B120C |
PIC Design
Q11-5-C Q11-6-C Q11-7-C Q11-8-C |
WM Berg
W48B21-F30-C W48B21-F40-C W48B21-F50-C W48B21-F60-C W48B21-F70-C W48B21-F80-C W48B21-F90-C W48B21-F100-C W48B21-F120-C |
Omnicomponents
48WG1873Q30C 48WG1873Q35C 48WG1873Q40C 48WG1873Q45C 48WG1873Q50C 48WG1873Q55C 48WG1873Q60C 48WG1873Q65C 48WG1873Q70C 48WG1873Q75C 48WG1873Q80C 48WG1873Q85C 48WG1873Q90C 48WG1873Q95C 48WG1873Q100C 48WG1873Q105C 48WG1873Q110C 48WG1873Q115C 48WG1873Q120C |
PD
.6250 .7292 .8333 .9375 1.0417 1.1459 1.2500 1.3541 1.4583 1.5625 1.6667 1.7707 1.8750 1.9790 2.0833 2.1875 2.2917 2.3959 2.5000 |
Teeth
30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 |
|

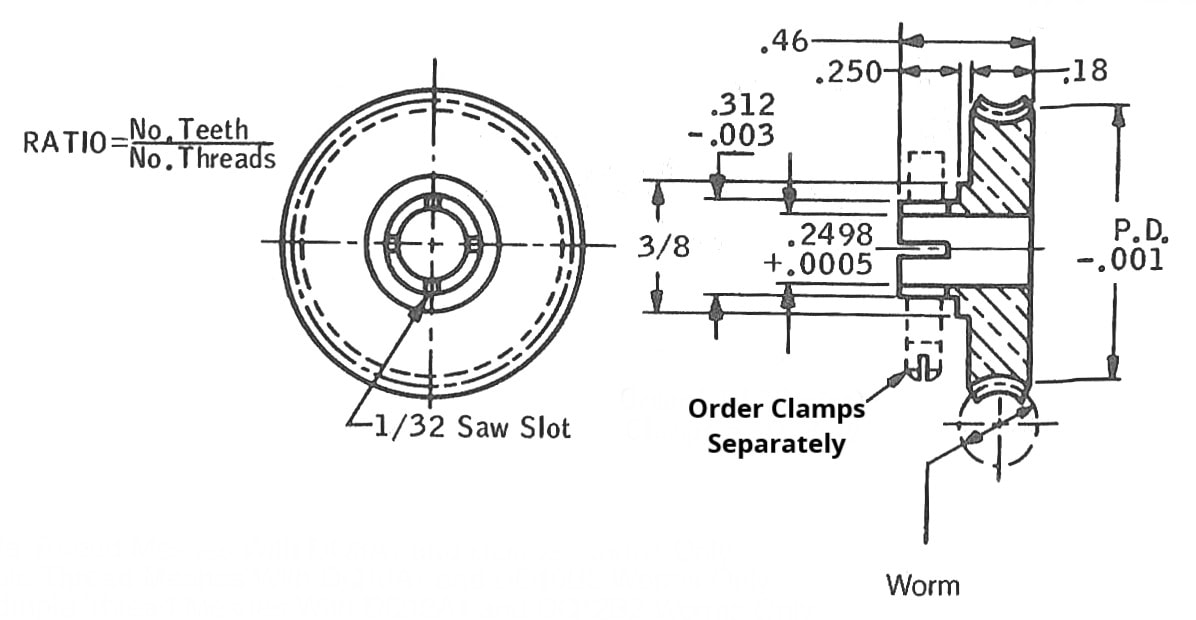

48 Pitch Worm Gear Material: Bronze QQ-B-637 Alloy 464 Right Hand Split Hub 1/4" Bore |
|
SINGLE THREAD
Circular Pitch: .0654
Helix Angle: 3° - 35'
Pressure Angle: 14½°
|
Allied Devices
DQ7C30C DQ7C35C DQ7C40C DQ7C45C DQ7C50C DQ7C55C DQ7C60C DQ7C65C DQ7C70C DQ7C75C DQ7C80C DQ7C85C DQ7C90C DQ7C95C DQ7C100C DQ7C105C DQ7C110C DQ7C115C DQ7C120C DQ7C180C DQ7C360C |
PIC Design
Q7-9-C Q7-10-C Q7-11-C Q7-12-C Q7-13-C |
WM Berg
W48B29-S30C W48B29-S40C W48B29-S50C W48B29-S60C W48B29-S70C W48B29-S80C W48B29-S90C W48B29-S100C W48B29-S120C W48B29-S180C |
Omnicomponents
48WG2498S30C 48WG2498S35C 48WG2498S40C 48WG2498S45C 48WG2498S50C 48WG2498S55C 48WG2498S60C 48WG2498S65C 48WG2498S70C 48WG2498S75C 48WG2498S80C 48WG2498S85C 48WG2498S90C 48WG2498S95C 48WG2498S100C 48WG2498S105C 48WG2498S110C 48WG2498S115C 48WG2498S120C 48WG2498S180C 48WG2498S360C |
PD
.6250 .7292 .8333 .9375 1.0417 1.1459 1.2500 1.3541 1.4583 1.5625 1.6667 1.7707 1.8750 1.9790 2.0833 2.1875 2.2917 2.3959 2.5000 3.7500 7.5000 |
Teeth
30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 180 360 |
DOUBLE THREAD
Circular Pitch: .1309
Helix Angle: 7° - 7'
Pressure Angle: 20°
|
Allied Devices
DQ9C30C DQ9C35C DQ9C40C DQ9C45C DQ9C50C DQ9C55C DQ9C60C DQ9C65C DQ9C70C DQ9C75C DQ9C80C DQ9C85C DQ9C90C DQ9C95C DQ9C100C DQ9C105C DQ9C110C DQ9C115C DQ9C120C DQ9C180C DQ9C360C |
PIC Design
Q9-9-C Q9-10-C Q9-11-C Q9-12-C Q9-13-C |
WM Berg
W48B29-D30C W48B29-D40C W48B29-D50C W48B29-D60C W48B29-D70C W48B29-D80C W48B29-D90C W48B29-D100C W48B29-D120C W48B29-D180C |
Omnicomponents
48WG2498D30C 48WG2498D35C 48WG2498D40C 48WG2498D45C 48WG2498D50C 48WG2498D55C 48WG2498D60C 48WG2498D65C 48WG2498D70C 48WG2498D75C 48WG2498D80C 48WG2498D85C 48WG2498D90C 48WG2498D95C 48WG2498D100C 48WG2498D105C 48WG2498D110C 48WG2498D115C 48WG2498D120C 48WG2498D180C 48WG2498D360C |
PD
.6250 .7292 .8333 .9375 1.0417 1.1459 1.2500 1.3541 1.4583 1.5625 1.6667 1.7707 1.8750 1.9790 2.0833 2.1875 2.2917 2.3959 2.5000 3.7500 7.500 |
Teeth
30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 180 360 |
QUADRUPLE THREAD
Circular Pitch: .2618
Helix Angle: 14° - 2'
Pressure Angle: 25°
|
Allied Devices
DQ11C30C DQ11C35C DQ11C40C DQ11C45C DQ11C50C DQ11C55C DQ11C60C DQ11C65C DQ11C70C DQ11C75C DQ11C80C DQ11C85C DQ11C90C DQ11C95C DQ11C100C DQ11C105C DQ11C110C DQ11C115C DQ11C120C DQ11C180C DQ11C360C |
PIC Design
Q11-9-C Q11-10-C Q11-11-C Q11-12-C Q11-13-C |
WM Berg
W48B29-F30C W48B29-F40C W48B29-F50C W48B29-F60C W48B29-F70C W48B29-F80C W48B29-F90C W48B29-F100C W48B29-F120C W48B29-F180C |
Omnicomponents
48WG2498Q30C 48WG2498Q35C 48WG2498Q40C 48WG2498Q45C 48WG2498Q50C 48WG2498Q55C 48WG2498Q60C 48WG2498Q65C 48WG2498Q70C 48WG2498Q75C 48WG2498Q80C 48WG2498Q85C 48WG2498Q90C 48WG2498Q95C 48WG2498Q100C 48WG2498Q105C 48WG2498Q110C 48WG2498Q115C 48WG2498Q120C 48WG2498Q180C 48WG2498Q360C |
PD
.6250 .7292 .8333 .9375 1.0417 1.1459 1.2500 1.3541 1.4583 1.5625 1.6667 1.7707 1.8750 1.9790 2.0833 2.1875 2.2917 2.3959 2.5000 3.7500 7.5000 |
Teeth
30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 180 360 |
